Wie verändert der neueste Trend bei der Innovation von Förderkomponenten die Fabrikeffizienz?

Oct.17, 2025

In der heutigen hochautomatisierten Fertigungs- und Logistikbranche hängt die Effizienz einer Produktionslinie stark von der Zuverlässigkeit ihres Fördersystems ab. Das Herzstück dieses Systems sind dieFörderkomponenten– die Riemenscheiben, Umlenkrollen, Lager und Strukturteile, die eine reibungslose, gleichmäßige und sichere Materialbewegung gewährleisten. Ob im Bergbau, in der Lagerhaltung, in der Lebensmittelverarbeitung oder in Fabriken für den Massenumschlag: Diese Komponenten bestimmen, wie effizient Materialien von einem Prozess zum anderen fließen. Ein einzelner Ausfall einer Riemenscheibe oder Umlenkrolle kann stundenlange Ausfallzeiten verursachen, was zu erheblichen Produktionsausfällen und kostspieligen Reparaturen führt.

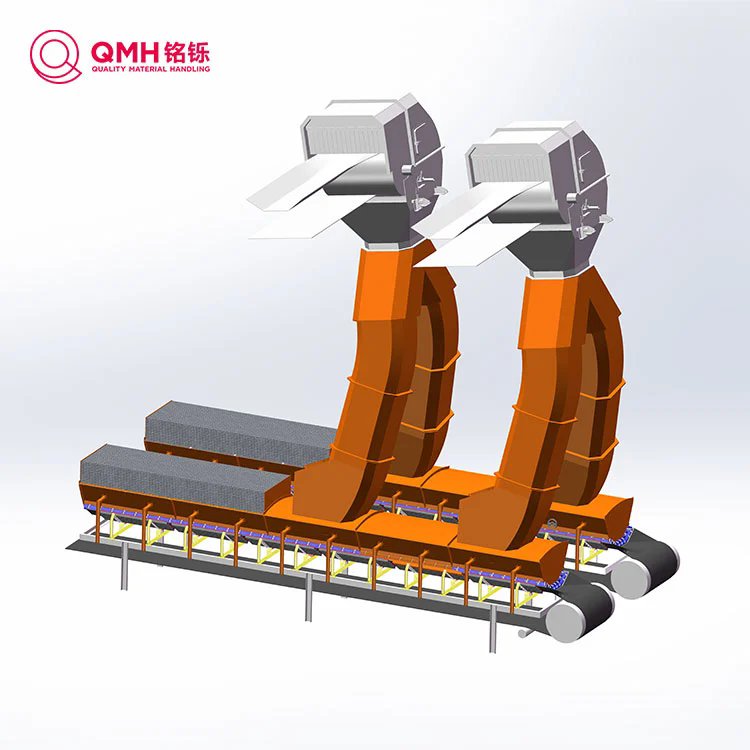

Airflow Dust Suppression System

Inhaltsverzeichnis

  1. Warum Förderkomponenten wichtig sind: Schlüsselfragen

  2. Was sind Riemenscheiben- und Umlenkrollenkomponenten in Fördersystemen?

  3. So wählen Sie Förderkomponenten aus: Spezifikationen und Best Practices

  4. Marke QMH und nächste Schritte – Kontaktieren Sie uns

Warum Förderkomponenten wichtig sind: Schlüsselfragen

Warum sollten Sie sich für Förderkomponenten interessieren?

  • Fördersysteme sorgen für den Materialtransport in Fabriken, Bergwerken, in der Logistik und in Mühlen. Die Auswahl der richtigen Komponenten sorgt für Betriebszeit, Kosteneffizienz und längere Lebensdauer.

  • Schlecht ausgewählte oder minderwertige Teile führen zu ungeplanten Ausfallzeiten, Bandfehlausrichtung, übermäßigem Verschleiß und Wartungskosten.

  • Da industrielle Automatisierung und Logistik einen höheren Durchsatz erfordern, wird die Optimierung auf Komponentenebene (Riemenscheiben, Umlenkrollen, Rollen) zu einem Wettbewerbsvorteil.

Warum suchen Ingenieure und Wartungsteams nach diesen Teilen?

  • Um fehlerhafte Komponenten zu ersetzen, die Kapazität zu verbessern oder Förderbänder an neue Lasten oder Umgebungen anzupassen.

  • Hier finden Sie Spezifikationsblätter, Kompatibilität, Standards (z. B. CEMA) und Preise.

  • Zum Vergleich von Lieferanten, Qualität, Garantien und Lieferzeiten.

Warum sollten Besucher dem Inhalt Ihrer Marke vertrauen (und nicht nur den Produktlisten)?

  • Sie müssen einen pädagogischen Wert darstellen: tiefergehende Erklärungen, Vergleichsdaten und Anwendungsfälle jenseits des Marketing-Hypes.

  • Zeigen Sie, dass Sie typische Probleme verstehen („wie man den Riemenverschleiß reduziert“, „wie man den Spannrollenabstand berechnet“).

  • Nutzen Sie FAQ, Tabellen und realistische Spezifikationen. Das schafft Vertrauen und fördert die Konvertierung.

Mit diesem strategischen Rahmen wenden wir uns nun dem Kerninhalt zu: Was genau sind diese Komponenten und wie wählt man sie aus?

Was sind Riemenscheiben- und Umlenkrollenkomponenten in Fördersystemen?

In einem Förderbandsystem beziehen sich Förderkomponenten häufig auf Riemenscheiben, Umlenkrollen (Rollen), Stützen, Lager und Zubehör. Im Folgenden konzentrieren wir uns auf die beiden grundlegenden Untertypen: Riemenscheibe und Umlenkrolle.

Rolle

A Rolleist die rotierende Trommel, um die sich das Förderband wickelt. Je nach Standort übernimmt es mehrere Rollen (Antriebsrolle, Umlenkrolle, Umlenk-/Stützrolle, Aufwickelrolle).

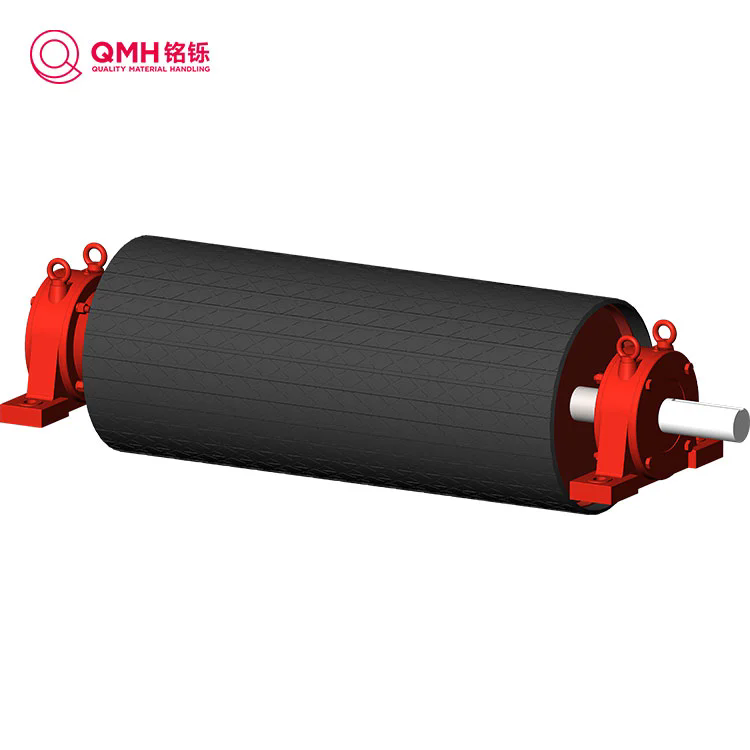

Drive Pulley

Hauptfunktionen und Arten von Riemenscheiben

  • Antriebs-(Kopf-)Riemenscheibe: Wird von einem Motor angetrieben und überträgt Drehmoment, um das Band zu bewegen.

  • Umlenkrolle/Rücklaufrolle: Leitet den Riemen zurück zum Antriebsende.

  • Snub/Bend Pulley: Erhöht den Umschlingungswinkel um die Antriebsscheibe, um die Traktion zu verbessern.

  • Aufwickelrolle: Passt die Spannung an und beseitigt den Durchhang des Riemensystems.

  • Lenk-/Biegerollen: werden in gebogenen oder abgewinkelten Segmenten verwendet.

Typische Parameter der Riemenscheibenspezifikation

Parametername Beschreibung Gemeinsamer Bereich oder Notizen
Kerndurchmesser Innendurchmesser des Zylinders (ohne Beschichtung) z.B. 6″ bis 24″+ je nach Gürtelbreite
Gesichtsbreite (Gesichtslänge) Breite des zylindrischen Teils, an dem das Band in Kontakt kommt Entspricht normalerweise der Gürtelbreite plus Aufmaß
Wand-/Randstärke Dicke der Schale Hängt von der mechanischen Belastungskonstruktion ab
Endscheiben / Flansche Die Scheiben sind an den Enden verschweißt Fungiert als Schnittstelle zwischen Hub und Shell
Beschichtung/Beschichtung Gummi, Keramik, Urethan, andere Verbessert die Reibungs- oder Verschleißfestigkeit
Welle und Lager Lagergehäuse, Wellenbohrung, Dichtungen Muss zur Last, Ausrichtung und Umgebung passen
Tragfähigkeit / maximales Drehmoment Maximal zulässige Radiallast oder Drehmoment Basierend auf Design, Sicherheitsfaktor
Geschwindigkeit (U/min) Maximale Drehzahl Hängt von den Lagergrenzen und der Bandgeschwindigkeit ab

Überlegungen zur Riemenscheibenkonstruktion

  • Die Riemenscheibe muss genau zu den Riemenbreiten-, Dicken- und Spannungsanforderungen passen.

  • Um die Traktion zu erhöhen oder Abrieb zu verhindern, kann eine Beläge/Beschichtung hinzugefügt werden.

  • Die Festigkeit der Endscheibe, die Schweißqualität und das Nabendesign sind entscheidend für die Haltbarkeit.

  • Die Auswahl des Lagers (abgedichtet, abgeschirmt, Wartung) beeinflusst die Lebensdauer.

  • Statisches und dynamisches Auswuchten reduziert Vibrationen und verlängert die Lebensdauer.

Umlenkrollen (Rollen)

EinFaulenzer(oder Umlenkrolle/Umlenkrolle) ist ein nicht angetriebenes zylindrisches Bauteil, das das Band und die Last trägt (oder die Umlenkseite des Bandes stützt).

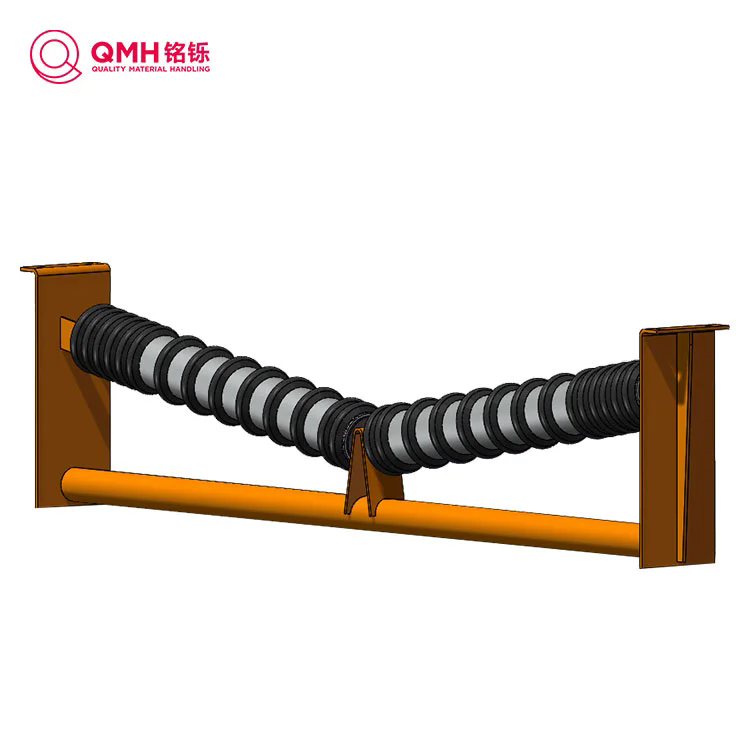

New Easy-to-detach Impact Idler

Arten und Funktionen von Umlenkrollen

  • Muldenrollen: Stützen das belastete Band in Muldenform (üblicherweise 3-Rollen-Sets: Seite, Mitte).

  • Aufprallrollen: An den Ladepunkten angebracht, um Stöße zu absorbieren und das Band zu schützen.

  • Rücklauf-/Rücklaufrollen: Stützen das Band auf seinem Rücklaufweg und minimieren so den Durchhang.

  • Selbstausrichtende/selbstzentrierende Umlenkrollen: Helfen dabei, wandernde Riemen neu auszurichten.

  • Flach-/Kanalrollen: für Flachbandläufe oder Übergangsabschnitte.

Spezifikationen und Belastungswerte

Spezifikation Beschreibung Beispiel/typische Werte
Rollendurchmesser Der Außendurchmesser des Rollenmantels 3″, 4″, 5″, 6″ usw. für Standard-CEMA
Rollenlänge / Schalenlänge Länge der zylindrischen Hülle Entspricht der Bandbreite / plus Überhang
Lagertyp und -größe Rillenkugel, Kegelrolle, abgedichtet usw Ausgewählt nach Last und Geschwindigkeit
Dichtung und Schmierung Lebenslang versiegelt, labyrinthartig, abfettbar Geringerer Wartungsaufwand, wenn versiegelt
Tragfähigkeit/Tragfähigkeit Maximale Radiallast pro Rolle Skaliert nach CEMA-Klasse
Rahmen / Halterung Strukturelle Unterstützung für Rollen Muss mit der Geometrie des Fördererrahmens übereinstimmen
Abstand (Rollenteilung) Abstand zwischen aufeinanderfolgenden Umlenkrollen Entwurfsparameter zur Begrenzung des Durchhangs

Die CEMA-Standards (Conveyor Equipment Manufacturers Assn.) definieren Klassen (B, C, D, E, F), die Tragfähigkeiten, Riemenbreiten, Abstände usw. regeln.

Beispielsweise ist Precision Pulley & Idler C4-20TEI-48SB eine Umlenkrolle mit:

  • TEI-Typ (Toughing Equal Impact).

  • 4 Zoll Rollendurchmesser, 48 Zoll Riemenbreite, CEMA C-Bewertung

  • Abgedichtete Kugellager

  • Labyrinth-/Kontaktdichtungen

  • Gesamtlänge: ~59,5 Zoll

Die Rollen müssen radialen und axialen Belastungen standhalten, Fehlausrichtungen standhalten, Reibung minimieren und Umwelteinflüssen (Staub, Feuchtigkeit, Temperatur) standhalten.

So wählen Sie Förderkomponenten aus: Spezifikationen und Best Practices

Dies ist der Kern der Entscheidungsfindung Ihrer Kunden. Stellen Sie einen strukturierten „Wie“-Pfad bereit.

Schritt 1: Betriebsbedingungen und Anforderungen verstehen

  • Materialeigenschaften: Schüttdichte, Klumpengröße, Abrasivität, Feuchtigkeit, Korrosivität.

  • Riemenparameter: Breite, Dicke, Geschwindigkeit, Spannungsprofil.

  • Belastung und Durchsatz: maximales Gewicht pro linearem Fuß oder pro Segment.

  • Umweltfaktoren: Staub, extreme Temperaturen, Feuchtigkeit, korrosive Stoffe.

  • Grundrissgeometrie: gerade, geneigt, gebogen, Übergänge.

Schritt 2: Richtige(n) Riemenscheibe(n) auswählen

  • Passen Sie den Kerndurchmesser und die Flächenbreite an die Bandabmessungen und die Kontaktwickelanforderungen an.

  • Wählen Sie bei hoher Reibung oder kiesigen Materialien eine geeignete Beschichtung oder Beschichtung (Gummi, Keramik).

  • Bestätigen Sie Drehmoment, Leistung und Sicherheitsmarge.

  • Richtige Lager und Dichtungen sind von entscheidender Bedeutung – je nach Bedarf abgedichtete oder schmierbare Ausführung.

  • Balancieren Sie die Baugruppe aus, um Vibrationen zu reduzieren.

Schritt 3: Leerlaufsystem entwerfen

  • Muldensets: Wählen Sie pro Ladung 20°-, 35°- oder 45°-Winkelsets.

  • Abstand: ausreichend, um den Durchhang des Bandes zu begrenzen – oft < 1/90 der Bandspannweite oder gemäß CEMA.

  • Prallrollen: Platzieren Sie sie unter Einzugszonen mit Stoßdämpfungsfunktionen.

  • Rücklaufrollen: beabstandet, um den Durchhang der Oberleitung zu begrenzen.

  • Wählen Sie lebensdauergedichtete Lager für geringen Wartungsaufwand.

  • Verwenden Sie selbstausrichtende Umlenkrollen, wenn das Wandern des Bandes ein Problem darstellt.

Schritt 4: Spezifikation durch Berechnung validieren

  • Führen Sie eine Last- und Spannungsanalyse durch, um die radiale Kapazität zu bestätigen.

  • Überprüfen Sie die Lagerlebensdauer/L10-Lebensdauerprognosen.

  • Ausrichtungstoleranzen prüfen.

  • Stellen Sie sicher, dass strukturelle Stützen Lasten und Momente aufnehmen können.

Schritt 5: Planen Sie Wartung und Austausch

  • Verwenden Sie modulare oder Drop-In-Rollenkonstruktionen, um den Austausch zu vereinfachen.

  • Verwenden Sie langlebige Dichtungen und vermeiden Sie Konstruktionen, die in rauen Umgebungen häufig nachgeschmiert werden müssen.

  • Halten Sie Ersatzteile für Teile mit hohem Verschleiß bereit (Gehäuse, Lager).

  • Überwachen Sie Vibrationen, Temperatur und Lärm zur Frühwarnung.

Häufige Fragen zu Förderkomponenten (FAQ)

F1: Wie groß ist der zulässige Abstand zwischen den Umlenkrollen?
A1: Der Abstand hängt von der Riemensteifigkeit, der Last, der Geschwindigkeit und dem zulässigen Durchhang ab. Als Faustregel gilt: Halten Sie den Abstand so ein, dass der Durchhang zwischen aufeinanderfolgenden Rollen unter Last < 1 Zoll beträgt. typischerweise zwischen 24″ und 48″ für Standard-Ladeförderer (siehe CEMA-Tabellen).

F2: Wie dimensioniere ich eine Antriebsriemenscheibe richtig?
A2: Beginnen Sie mit den Anforderungen an Riemenbreite, -dicke und -spannung. Definieren Sie dann das Drehmoment, wählen Sie den Kerndurchmesser und bei Bedarf eine Verzögerung und stellen Sie sicher, dass die Lager-/Wellenkonstruktion Radial- und Biegelasten bewältigen kann. Sicherheitsmargen verwenden (z. B. 1,5× erwartetes Drehmoment).

F3: Wann sollte ich selbstausrichtende Umlenkrollen wählen?
A3: Verwenden Sie selbstausrichtende Umlenkrollen, wenn aufgrund dynamischer Belastungen, leichter Rahmenverschiebungen oder ungleichmäßiger Belastung häufig eine Fehlausrichtung des Bandes auftritt. Sie ermöglichen eine kleine Winkelkorrektur und reduzieren so den Kantenverschleiß.

Marke QMH und nächste Schritte – Kontaktieren Sie uns

BeiQMHWir verstehen die Präzisions-, Haltbarkeits- und Anpassungsanforderungen von Hochleistungsfördersystemen. Unser Sortiment an Förderkomponenten ist auf die anspruchsvollsten Industrieanforderungen ausgelegt – von kundenspezifischen Riemenscheiben bis hin zu lebenslang abgedichteten Umlenkrollen für raue Umgebungen. Arbeiten Sie bei der Bewertung von Lieferanten und Designs mit QMH zusammen, um Folgendes sicherzustellen:

  • Detaillierte Datenblätter und technische Unterstützung

  • Modularer und wartungsfreundlicher Aufbau

  • Hochwertige Materialien, Präzisionsschweißen und strenge Tests

  • Reaktionsschnelle Lieferung und Ersatzteilverfügbarkeit

Wir helfen Ihnen mit Zuversicht bei der Entwicklung oder Modernisierung Ihrer Fördersysteme.Kontaktieren Sie unsFordern Sie noch heute ein Angebot an, erhalten Sie eine detaillierte Zeichnung oder lassen Sie sich bei der Komponentenauswahl beraten.
